Total System Metrology

측정분야 종합 Solution

DIAL GAGE COMPARATOR (TDC350)

· 빠르고 간편한 다이얼게이지 교정검사

· 교정검사 소프트웨어 CALIBRATION CERTIFICATE

· 교정검사 성적서 저장 및 인쇄

· 휴대성 용이

· 저렴한 공급가격

(주)티에스엠 www.tsmcorp.co.kr

경기도 성남시 중원구 사기막골로 137 중앙인더스피아 5차 810호

Tel. +82 (0)31 739-5570    Fax. +82 (0)31 739-5573

Total System Metrology

측정분야 종합 Solution

교정검사 소프트웨어(CALIBRATION CERTIFICATE)

01. 지시안정도 검사

02. 좁은범위 및 넓은 범위 지시값 측정

03. 측정품 데이터 생성 및 관리

04. 검사결과 성적서 저장 및 인쇄

※ 사용자 요구사항에 따라 PROGRAM

내용 변경가능

01. 지시안정도검사

02. 좁은법위 및 넓은범위 지시값 측정                                        03. 측정 데이터 생성 및 관리

04-1. 교정성적서                                                                    04-2. 교정성적서

Total System Metrology

측정분야 종합 Solution

DIAL GAGE COMPARATOR (TDC350)

>>> 특 징

· TDC350는 최대 30mm의 스트로크를 갖는 다이얼인디케이터를 검사하기 위해 제작되었다.

· 빠르고 간편한 검사과정으로 검사자의 피로도를 줄인다.

· 다이얼게이지의 지시안정도 검사

· 다이얼게이지의 넓은 범위와 좁은범위 지시값의 전진 및 후퇴 오차 검사

· 다이얼게이지의 넓은 범위와 미세범위 조절휠로 검사시 편리성 제공

· 교정검사 결과를 저장하거나 출력이 가능

· 휴대가 용이하여 현장 및 방문 교정 가능

· RS232C 통신

· 교정장비(DIAL GAGE COMPARATOR)와 SOFTWARE는 별도구매가능

>>> 사 양

1.  측정범위 : 30mm

2.  분해능 : 0.1㎛

3.  정도(20℃ 에서) : 1.3㎛(CALIBRATION시 0.2㎛)

4.  디스플레이 : LCD & PC SOFTWARE

5.  전원 : DC 12V~24V ADAPTER(AC 110~230V 60Hz FREE VOLT)

Total System Metrology

측정분야 종합 Solution

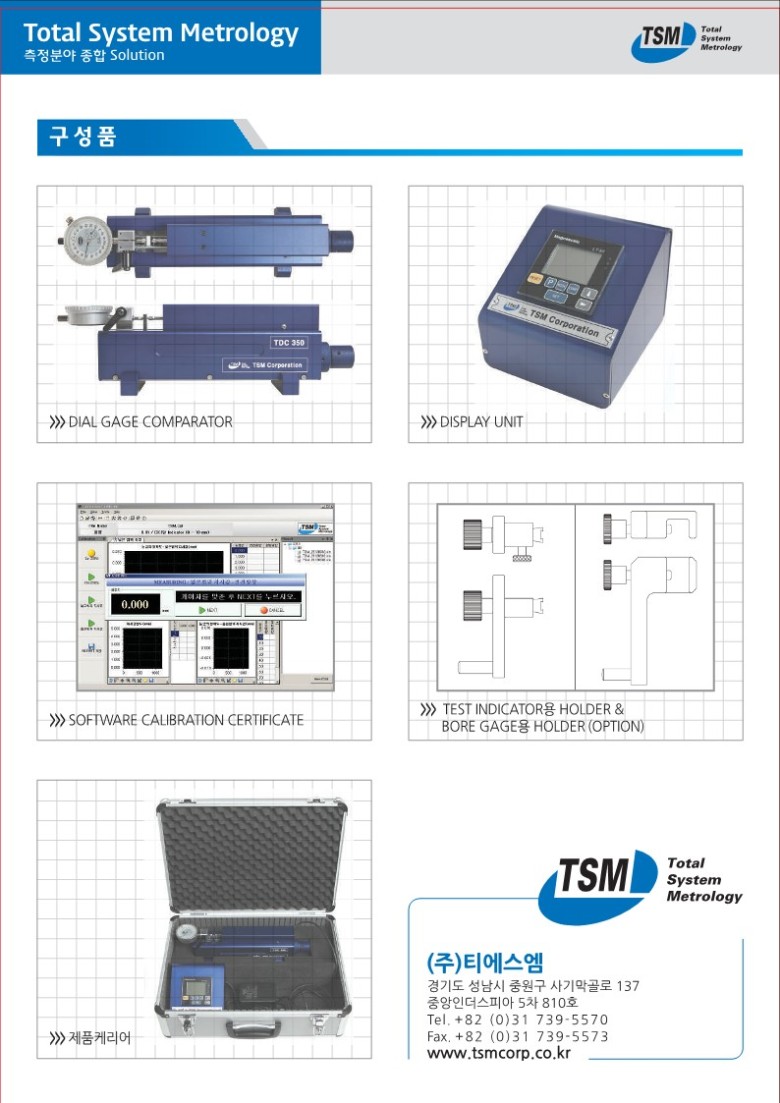

구성품

>>> DIAL GAGE COMPARATOR                                               >>> DISPLAY UNIT

>>> SOFTWARE CALIBRATION CERTIFICATE

>>> TEST INDICATOR용 HOLDER &

BORE GAGE용 HOLDER (OPTION)

>>> 제품케리어

(주)티에스엠

경기도 성남시 중원구 사기막골로 137

중앙인더스피아 5차 810호

Tel. +82  (0)31  739-5570

Fax. +82  (0)31  739-5573

www.tsmcorp.co.kr

Total System Metrology

Comprehensive solution in the field of measurement

DIAL GAGE COMPARATOR (TDC350)

· Quick and Easy Dial Gauge Calibration Check

· Calibration inspection software CALIBRATION CERTIFICATE

· Saving and printing calibration report

· portability

· an affordable supply price

TSM Co., Ltd. www.tsmcorp.co.kr

Room 810, 5th Central Indusia, 137, Sagimakgol-ro, Jungwon-gu, Seongnam-si, Gyeonggi-do

Tel. +82 (0)31 739-5570    Fax. +82 (0)31 739-5573

Total System Metrology

Comprehensive solution in the field of measurement

CALIBRATION CERTIFICATE

01. Instruction stability check

02. Measurement of narrow-range and wide-range indicators

03. Create and manage measurement data

04. Saving and printing inspection results

※ PROGRAM based on user requirements

Content changeable

01. Instruction stability test

02. Measurement of narrow law and wide range indicators 03. Generation and management of measurement data

04-1. Calibration report 04-2. Calibration report

Total System Metrology

Comprehensive solution in the field of measurement

DIAL GAGE COMPARATOR (TDC350)

>>> Features

· The TDC350 was manufactured to inspect dial indicators with strokes up to 30 mm.

· A quick and simple inspection process reduces the examiner's fatigue.

· Check the instruction stability of the dial gauge

· Examine the forward and backward error of the dial gauge's wide and narrow range indicators

· Wide and fine range adjustment wheels of the dial gauge provide convenience during inspection

· Can save or output calibration results

· Easy portability for on-site and visit calibration

· RS232C communication

· Calibration equipment (DIAL GAGE COMPARATOR) and SOFTWARE can be purchased separately

>>>> Specifications

1. 측정 measurement range: 30 mm

2. Resolution: 0.1㎛

3. Degree (at 20℃): 1.3㎛ (0.2㎛ at CALIBRATION)

4. 디스 Display: LCD & PC SFTWARE

5.  전원 : DC 12V~24V ADAPTER(AC 110~230V 60Hz FREE VOLT)

Total System Metrology

Comprehensive solution in the field of measurement

Components

>>> DIAL GAGE COMPARATOR                                               >>> DISPLAY UNIT

>>> SOFTWARE CALIBRATION CERTIFICATE

>>> TEST INDICATOR용 HOLDER &

BORE GAGE용 HOLDER (OPTION)

>>> Product carrier

TSM Co., Ltd

137, Sagimakgol-ro, Jungwon-gu, Seongnam-si, Gyeonggi-do

Central Induspia No. 5 810

Tel. +82  (0)31  739-5570

Fax. +82  (0)31  739-5573

www.tsmcorp.co.kr​
